Parkeringsstyringssystem ultralydsparkeringssensor
Introduksjon
Parkeringsstyringssystem ultralydsparkeringssensor ved hjelp av ultralydbølgeoppdagende arbeidsprinsipp for å oppdage om parkeringsplassen er opptatt eller ikke, og ved hjelp av LED-indikator for å skille mellom statusen (RØD er opptatt, GREEN er tilgjengelig), som kan lede føreren for å finne plass raskt og forbedre parkeringsstyringsnivået. Samtidig send statusen til den øverste kontrolleren.
Bilde
Parameter
drifts~~POS=TRUNC | DC18V ~ 30V, Anbefaler : | Driftsprinsipp | Ultralydoppdagelse |
Spenning | 24V | ||
Typisk | Rødt lys : 65mA | Kommunikasjon | RS-485 |
Nåværende | Grønt lys : 56mA | Modus | |
Dimensjon | 130 * 130 * 80mm | Adressekoding | 00 ~ 31, Gjennom 5 hoppere |
adressering | |||
Oppdager | 290cm , Gjennom 2 hoppere | drifts~~POS=TRUNC | -20 ~ + 50 ℃ |
Område | innstilling | Temperatur | |
ESD | 12KV | Pulstog test | ± 4 kV |
Tabell 2
Arbeidsstatusindikator
Arbeidsstatusindikator (rød): Lys på betyr med kommunikasjon og oppdagede objekter
S1 Jumper Innstilling
S1 Jumper innstilling instruksjon :
Fra høyre til venstre, (LH) 【1,2,3,4,5,6,7】, Nedre 5 nummer (1-5) er adresseinnstilling, høyere 2 nummer (6-7) er installasjonshøydeadresse, jumper i middel 1, uten hopperinnretning 0.
Adresseinnstilling : Nedre 5-nummer (5,4,3,2,1) Tilsvarer respektivt binær adresse 16,8,4,2,1. Forskjellige antall hoppelinjekombinasjoner, for eksempel parkeringsplass adresse 3, må du hoppe i 1 og 2.
Deteksjonsavstand: Sen 1 0 | Legg til detektor : Legg til ( 4 -> 0 ) | |||
Sen10 | Installasjonshøyde | Horisontal avstand fra parkering | adr | adr |
( Y ) | linje ( X ) | |||
0 0 | 180CM - 210cm | rett over parkeringslinjen | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | rett over parkeringslinjen | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | rett over parkeringslinjen | ...... | ... |
1 1 | 270cm - 290CM | rett over parkeringslinjen | 1 1 1 1 1 | 31 |
Tabell 3
Merk:
1, Når parkeringsstyringssystemets ultralydsparkeringssensor setter jumperen, må du gjenta og trekke ut flere ganger for å fjerne oksidlag for å sikre god kontakt.
2, Den foreslåtte installasjonshøyden er Y: 2,4m-3m, Installert direkte over parkeringslinjen, for å sikre pålitelig gjenkjenning.

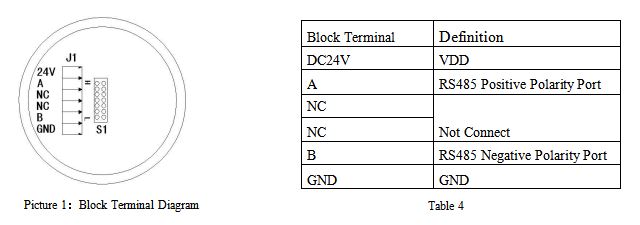

Instruksjon av Block Terminal
Systemforbindelsesinstruksjoner
1. Enheten under en RCM som fortrinnsvis er koblet i bussmodus, detektor som adresserer med fem hopper, kunne en kommunikasjonsbuss ha størst 32 detektor.
2. Detektorer under en RCM får likestrøm fra RCM. Med tanke på ingeniørutvikling på linjeutslipp, bruker detektoren et bredt spekter av strømforsyningsdesign.
3. For å sikre at terminalutstyret fungerer som det skal, anbefales det å bruke 24 V DC strømforsyningen. Strømforsyningsenhetens regionale kontrollkasse gir strøm til strømforbruket 150% - 200% av det totale strømforsyningsutstyret, for å sikre pålitelig start og arbeid i lang tid.
Instal l demonstrasjon
